L 853: Grawiedebrücke

Projekt

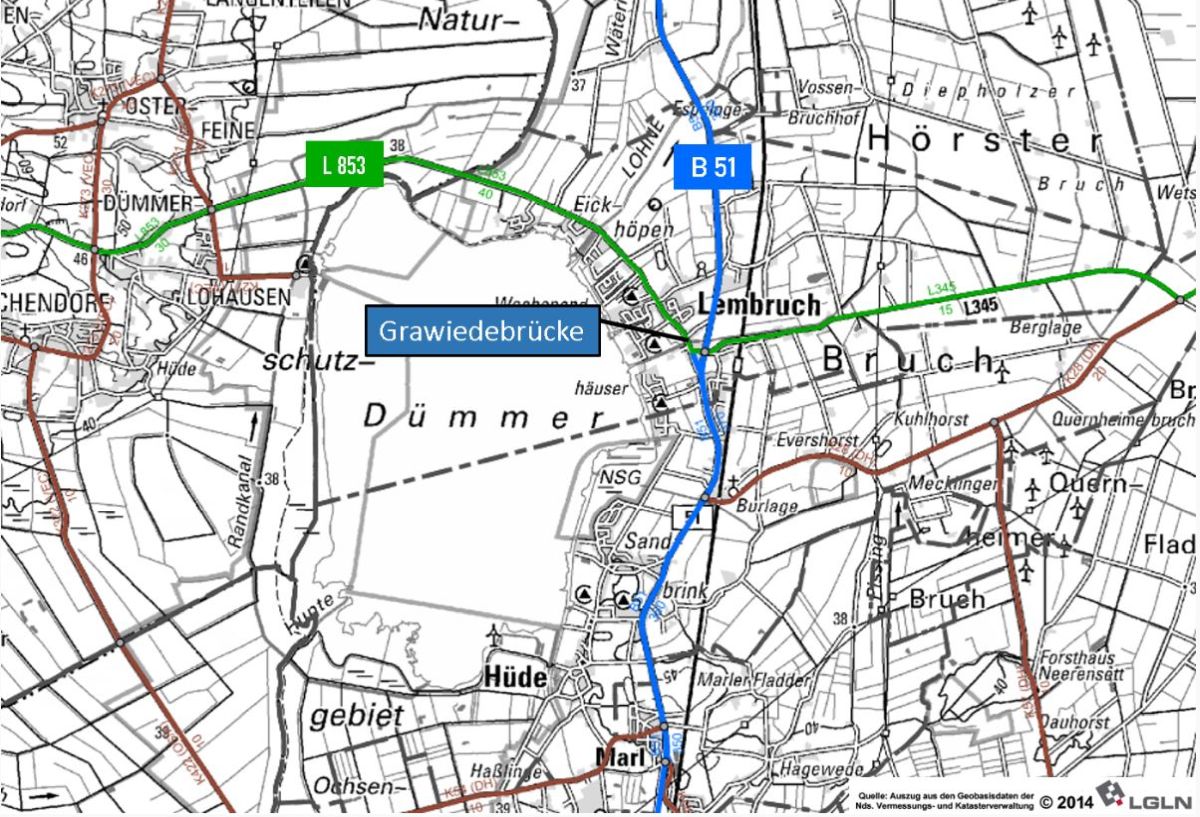

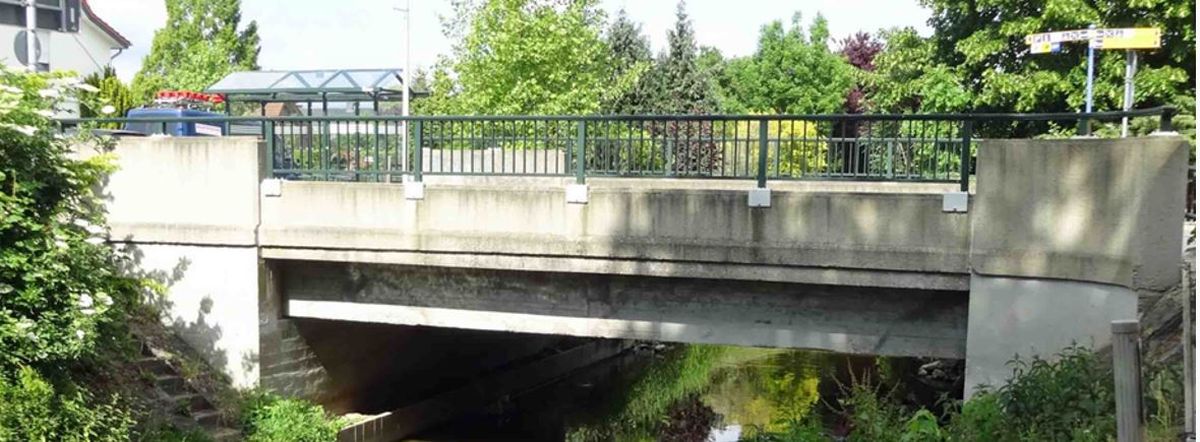

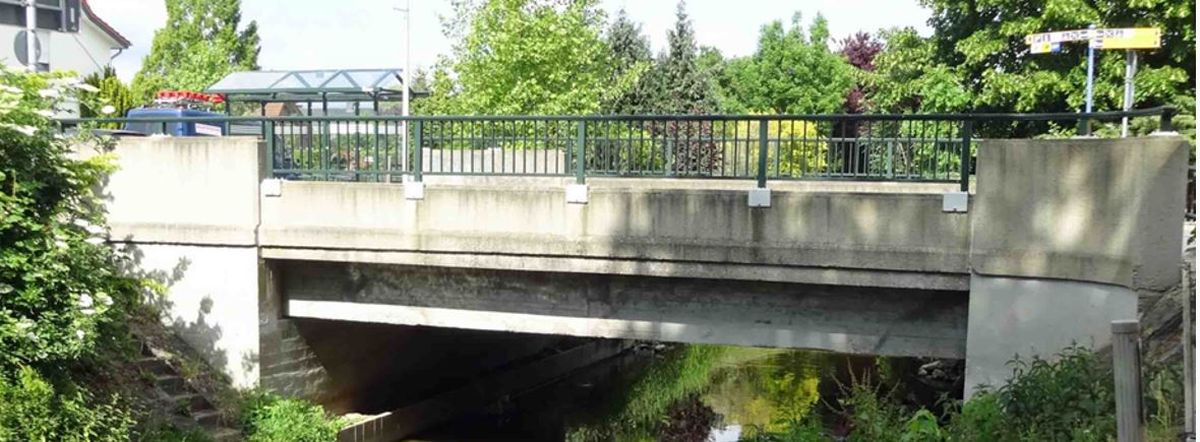

Die Landesstraße 853 verbindet die Ortschaften Damme und Lembruch im Landkreis Diepholz. In der Ortschaft Lembruch unterführt die L 853 die Grawiede. Das Bauwerk wurde 1930 erstellt und 1953 verstärkt. Da aus der Bauzeit keine vollständigen Unterlagen vorhanden sind, konnte keine qualifizierte Nachrechnung durchgeführt werden. Die Brücke muss durch einen Neubau ersetzt werden.

Einsatz der BIM-Methode

In diesem Projekt werden die HOAI Leistungen Grundlagenermittlung (Leistungsphase 1), Vorplanung (Leistungsphase 2), Entwurfsplanung (Leistungsphase 3) und Vorbereitung der Vergabe (Leistungsphase 6) mit der BIM-Methode durchgeführt. Hinzu kommen Planungsleistungen für die Abbruch- und Bauzustände sowie die Bauablaufplanung.

Von der bestehenden Grawiedebrücke haben wir ein Bestandsmodell und ein Geländemodell erstellt. Auf der Grundlage dieser Modelle hat der Brückenplaner verschiedene Varianten des neuen Bauwerkes geplant und koordiniert. Mitte 2020 haben wir aus den Modellen eine Vorzugsvariante ausgewählt und den Anwendungsfall Visualisierung realitätsnah umgesetzt.

Visualisierung der Vorzugsvariante der Grawiedebrücke

Stand des BIM-Pilotprojekts (02/2025)

Die Entwurfsphase (Leistungsphase 3 HOAI) und die Leistungen zur Erstellung der Ausschreibungsunterlagen am Modell sind abgeschlossen. Aktuell werden die Ausschreibungsunterlagen vorbereitet. Das BIM-Projekt wird in der Bauausführung fortgesetzt. Die Ausführungsplanung sowie die Baufortschrittskontrolle erfolgt mit der BIM-Methode.
